激光管发射音频接收曾女士铁板神数2019年 无线音频传输发射器 电子DIY制作
¥8.50
历史销量 0关注次数 449产品编号
购买数量库存 1000
  • 详细描述

激光管发射音频接收曾女士铁板神数2019年 无线音频传输发射器 电子DIY制作

供电电压9V直流
板子尺寸:激光管发射板(40*22mm)、激光音频接收(26*20mm)

注意:

? ? ? 本曾女士铁板神数2019年共需要焊接2个电路板激光管发射板,激光音频接收
??? 1.本产品为散件,需要买家自己焊接装配,焊接装配好即可工作。
??? 2.曾女士铁板神数2019年不含外接电源,需要的朋友请另购,本店有售。

曾女士铁板神数2019年说明:

可以传输远程单向通话(双工对讲需购买2套组成)或者传输手机mp3等音频信号,在接收端接收收到音频信号。

使用红外激光传声音 基本原理是由波动的声音转换成红激光,然后激光振动信号在接收器电路的光敏二极管接收器被接收,并且该信号被解调,以达到声音还原。传输距离可以达到50—几百米可用于制造长距离无线扬声器。

?
?参数
?输入:话筒输入或者3.5音频输入(自动切换)
?功能:
?1.单向通话电话(双向对讲通话需购买2套组成)、2.手机、mp3音频传输.
?传输距离:建议50-几百米以内,超出越远信号越不稳定
?接收端 工作电压:4~12V 驱动扬声器:0.5W-10W音箱 PCB尺寸:18 *40毫米
?2.电路理论?
?曾女士铁板神数2019年在发送端:3.5耳机端口输入的手机、mp3、电脑等音频信号、或者话筒接收声音并放大,通过晶体管S8050来驱动激光发送器,所述音频信号在激光线以形式被发送。 接收端:光敏二极管接收管,用于接收红外发射器信号,转换成音频信号通过LM386音频放大器芯片 音频被放大输出信号。

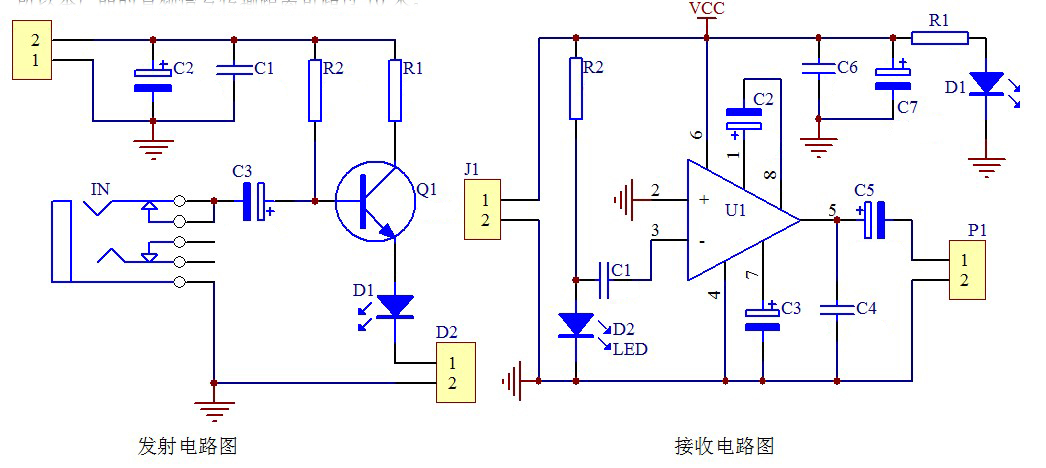

电路图:
